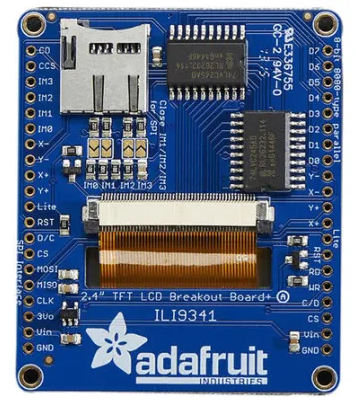

Adafruit 2.4 inch TFT LCD Touchscreen Breakout Board with microSD Socket

제품정보
배송정보
(영업일 기준)
특이사항

구매수량 :

*대량구매해택

총금액

(VAT 별도)

상품정보
상품후기
상품문의
배송/AS안내

해외배송상품 주의사항

■ 제품필수정보

제조사	Adafruit
제조사품명	Adafruit FT LCD Display 2.4in Resistive Touch Screen
간략설명	Adafruit 2.4 inch TFT LCD Touchscreen Breakout Board with microSD Socket

■ 제품사양

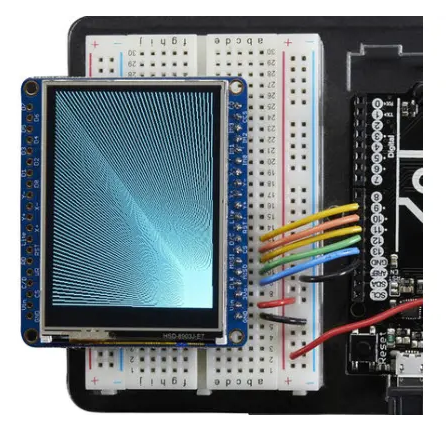

이 컬러 2.4인치 TFT 디스플레이는 4개의 밝은 흰색 LED 백라이트와 개별 RGB 픽셀 제어가 가능한 240 x 320 픽셀을 갖추고 있습니다. 화면 어디에서나 손가락 누르기를 감지하는 저항성 터치스크린이 있습니다. 내장 컨트롤러에는 RAM 버퍼링이 있어 마이크로컨트롤러에서 작업 부하를 덜어줍니다. 이 디스플레이 보드에는 8비트와 SPI의 두 가지 모드가 있습니다.

8비트 모드를 사용할 때 디스플레이를 읽고 쓰려면 8개의 디지털 데이터 라인과 4개 또는 5개의 디지털 제어 라인이 필요합니다.

SPI 모드에는 총 5개의 핀(SPI 데이터 입력, 데이터 출력, 클록, 선택 및 DC)만 필요하지만 8비트 모드보다 속도가 느립니다.

또한 터치스크린에는 4개의 핀(디지털 2개, 아날로그 2개)이 필요합니다.

SPI 모드를 사용하는 경우 온보드 마이크로 SD 카드 소켓을 활용할 수도 있습니다.

4개의 흰색 LED 백라이트, 트랜지스터가 연결되어 있어 PWM을 사용하여 백라이트를 어둡게 할 수 있음
4선 저항막 방식 터치스크린
화면 크기: 43 x 60 x 4mm(1.7" x 2.4" x 0.16")
PCB 크기: 53 x 60 x 4mm( 2.1" x 2.4" x 0.16")
무게: 30.5g

Adafruit LCD 터치스크린

기인하다	값
대각선 디스플레이 크기	2.4인치
디스플레이 기술	저항막식 터치스크린
키트 분류	디스플레이 모듈
키트 이름	TFT LCD 디스플레이
다음과 함께 사용	MicroSD 소켓 - ILI9341
