DFRobot Gravity: 2x1.2A DC 모터 Driver with 커넥터 (DRI0044-A)

해외배송상품 주의사항

■ 제품필수정보

제조사	DFRobot
제조사품명	DFRobot Gravity: 2x1.2A DC 모터 Driver with 커넥터 (DRI0044-A)
간략설명	DFRobot Gravity: 2x1.2A DC 모터 Driver with 커넥터 (DRI0044-A)

■ 제품사양

이 DFRobot 마이크로 양방향 DC 모터 드라이버(Gravity 커넥터 포함). 모터 드라이버 칩TB6612FNG 기반으로 한 설계입니다. 2개의 모터를 구동하는 데 4개의 핀만 필요한 DFRobot L298N 모터 제어 로직을 상속합니다. Gravity 커넥터 버전은 표준 Gravity 커넥터로 4개의 GPIO를 확장합니다. Gravity IO 확장 보드를 사용하면 매우 편리해질 것입니다.
TB6612FNG는 듀얼 채널 풀 브리지 드라이브 칩입니다. 단일 채널의 최대 연속 구동 전류는 1.2A, 피크 값 2A/3.2A(연속 펄스/단일 펄스)에 도달할 수 있으며 일부 마이크로 DC 모터를 구동할 수 있습니다. 제어 로직은 L298n과 유사하며 코드는 DFROBOT L298N 모터 드라이버와 직접 호환될 수 있습니다. 표준 XH2.54 핀을 브레드 기판에 직접 삽입할 수 있습니다. DIY 프로젝트나 제품 개발에 좋은 선택입니다. 작은 모듈이 필요한 경우 TB6612FNG 모듈을 별도로 사용할 수도 있습니다.

기능

Gravity Ports 플러그 앤 플레이
두 개의 모터를 구동하는 데 4개의 전선만 필요합니다.
제어 방법은 Romeo와 호환되며 코드를 직접 이식 할 수 있습니다.

사양

VCC 작동 전압 : 2.7V ~ 5.5V
VM 입력 전원 : 2.5V ~ 12V
드라이버 채널 : 2 채널
출력 전류: 1.2A(단일 채널 연속 구동 전류)
시작 / 피크 전류 : 2A (연속 펄스) / 3.2A (단일 펄스)

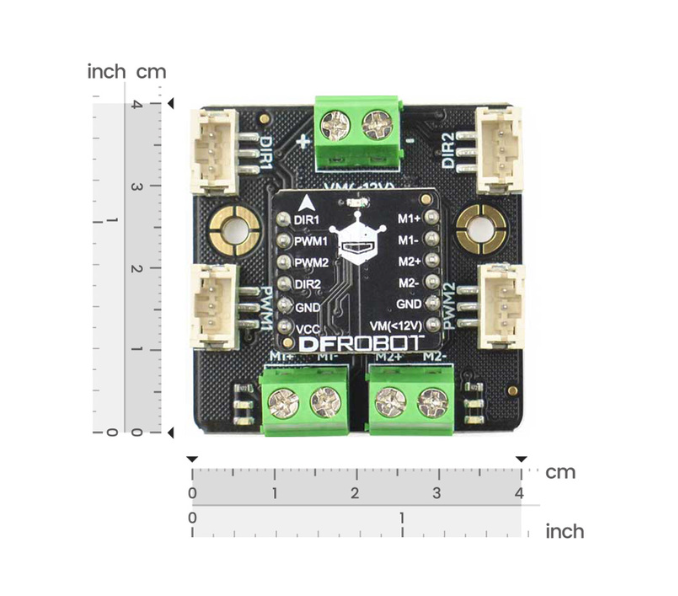

크기 : 1.57x1.57 (in) / 40 × 40 (mm)

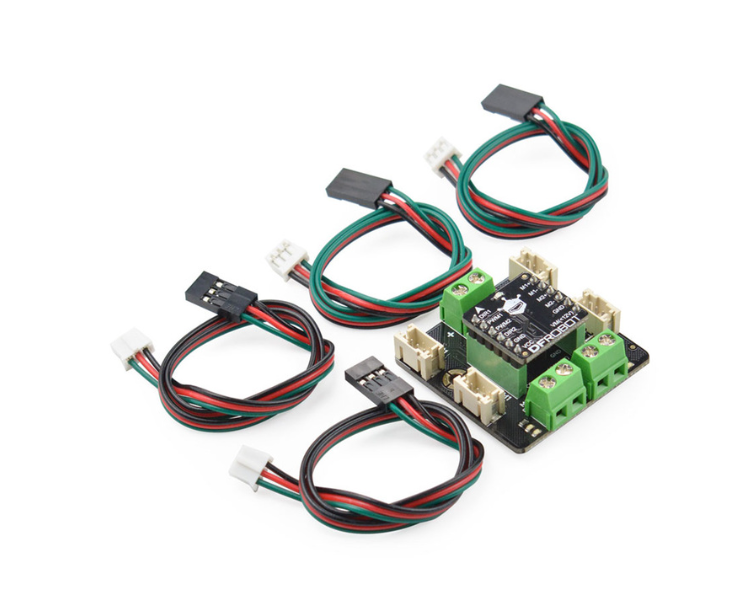

배송 목록

듀얼 DC 모터 드라이버(TB6612)(사전 납땜 헤더) x1
중력 커넥터가 있는 모터 드라이버 확장 보드 x1
중력 아날로그 센서 케이블 x4
