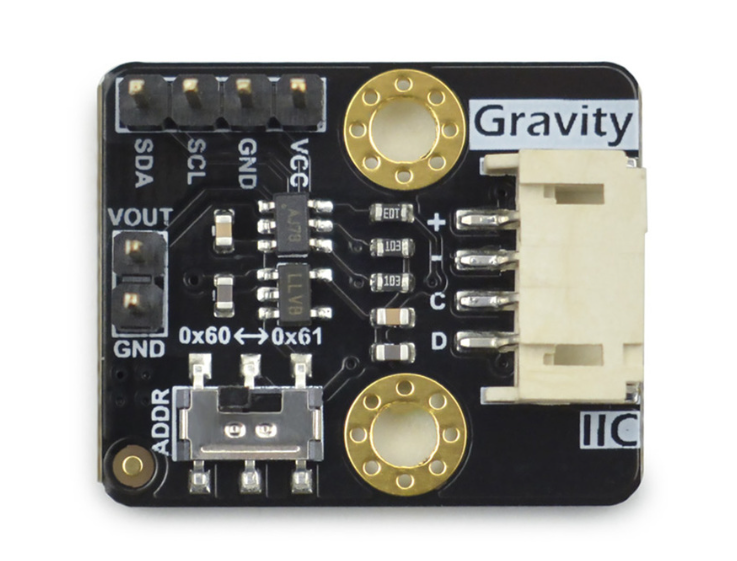

DFRobot Gravity: I2C 12-Bit DAC Module (DFR0552)

해외배송상품 주의사항

■ 제품필수정보

제조사	DFRobot
제조사품명	DFRobot Gravity: I2C 12-Bit DAC Module (DFR0552)
간략설명	DFRobot Gravity: I2C 12-Bit DAC Module (DFR0552)

■ 제품사양

DFRobot Gravity 12비트 I2C DAC는 EEPROM이 있는 작고 사용하기 쉬운 12비트 디지털-아날로그 컨버터입니다. 디지털 값을 해당 아날로그 전압 신호로 정확하게 변환할 수 있어 창의적인 프로젝트 및 자동 제어 시스템에 유용합니다. 아날로그 전압 신호는 Arduino 및 Raspberry Pi와 같은 기존 컨트롤러를 사용하여 PWM으로 생성할 수 있지만 이러한 신호는 거칠고 정확하지 않습니다. 안정적이고 우수한 아날로그 전압 신호를 얻으려면 DAC가 가장 적합한 후보입니다. 자동 제어 시스템에 적용되는 것 외에도 DAC 모듈은 사인파, 삼각파 및 임의 파형을 생성하는 함수 생성기 역할을 하는 데 사용할 수 있습니다(몇 가지 매개변수만으로 저주파 사인파 및 삼각파를 생성하는 라이브러리 제공).

이 모듈은 12비트 DAC MCP4725를 사용합니다. 외부 레퍼런스 전압이 필요하지 않고(DAC 레퍼런스는 VCC에서 직접 구동됨), 3.3V~5V의 넓은 입력 전압을 지원하며, I2C 어드레스 선택 스위치(2개의 어드레스 0x60 및 0x61 사용 가능, 캐스케이드에서 최대 2개의 모듈을 지원함)가 있습니다. EEPROM은 전원이 꺼져 있는 동안 DAC 입력을 유지하고 전원을 켤 때 DAC 출력을 재개할 수 있습니다.

기능

12비트 고정확도 DAC
기판 실장형 EEPROM, 전원이 꺼져 있는 동안 DAC 입력 유지
중력 I2C 인터페이스, 플러그 앤 플레이. XH2.54 4P는 확장용으로 예약되어 있습니다.
넓은 전압 입력, 3.3V 및 5V 컨트롤러와 호환 가능
크기가 작고 설치가 쉽습니다.

응용 프로그램

센서 캘리브레이션
자동 제어 시스템
함수 생성기

사양

입력 전압 (VCC) : 3.3V ~ 5.0V
출력 전압 : 0 ~ VCC
해상도: 12비트
작동 전류 : <0.2 mA
인터페이스: 중력 I2C(로직 레벨: 0-3.3V)
크기 : 27.0mm * 22.0mm
무게 : 13.8g

배송 목록

중력: I2C 12비트 DAC 모듈 x1
XH2.54-4P 헤더 x1
중력-4P I2C/UART 센서 와이어 x1
