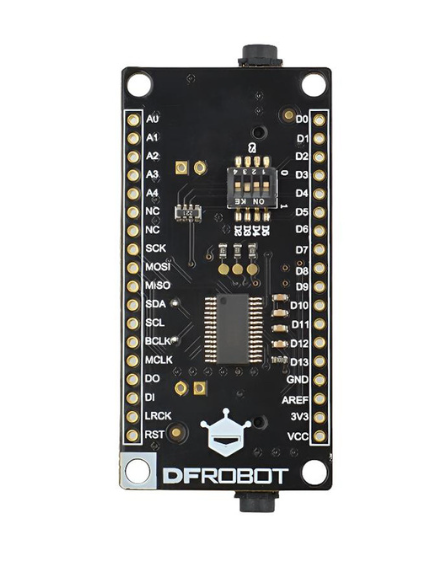

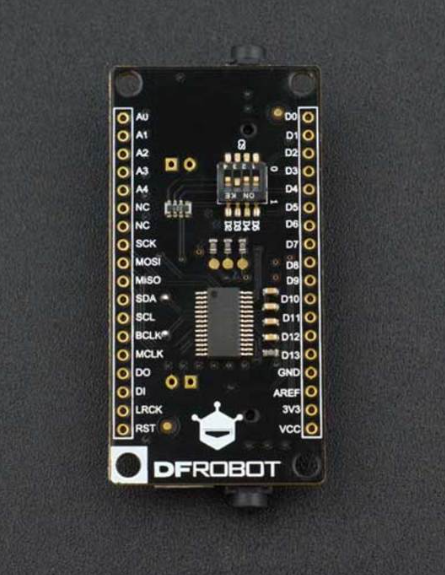

DFRobot FireBeetle OSD Character Overlay 모듈 (DFR0515)

해외배송상품 주의사항

■ 제품필수정보

제조사	DFRobot
제조사품명	DFRobot FireBeetle OSD Character Overlay 모듈 (DFR0515)
간략설명	DFRobot FireBeetle OSD Character Overlay 모듈 (DFR0515)

■ 제품사양

OSD는 On-screen Display의 약자로 화면 디스플레이에 다양한 메뉴 스타일 문자를 추가하는 화면 메뉴 조정 디스플레이 기술입니다.

FireBeetle OSD 캐릭터 오버레이 모듈은 DFRobot에서 제공하는 신제품입니다. 그것은 AT7456E OSD 칩을 채택합니다. 이것은 비디오 드라이브, 동기화 분리기, 비디오 분리 스위치 등과 같은 기능을 갖춘 단일 채널 OSD 모듈입니다. 512바이트 EEPROM 사용자 정의 저장 공간이 함께 제공됩니다. 비디오 소스(AV 신호)에 연결한 후 디스플레이는 540x192 픽셀을 커버하며 화면에 16x30 문자를 표시할 수 있습니다. 사용자는 글꼴 라이브러리를 호출하여 문자와 이미지를 표시할 수도 있습니다.
이 FireBeetle OSD 캐릭터 오버레이 모듈은 FireBeetle 시리즈 인터페이스와 호환되며 FireBeetle 메인보드에 직접 연결할 수 있습니다.

이 모듈은 도로 카메라, 홈 오토메이션과 같은 모니터 장치의 장치 문자 표시 및 시간 표시에 널리 적용될 수 있습니다.

기능

512바이트 EEPROM 사용자 정의 저장 공간
깜박임, 반전 색상 및 배경 제어 문자 지원
한 줄씩 밝기 설정을 지원합니다.
최대 16x30자 표시
비디오 드라이브 출력의 감쇠 보상 지원
내장 동기 발생기 및 외부 복합 동기 신호 입력 지원
NTSC 및 PAL과 호환
내장 캐릭터 스톡

사양

작동 전압 : 3.3V ~ 5V
동작 전류 : 75mA
캐릭터 디스플레이: 16x30
캐릭터 픽셀 : 18x12
해상도: 540x192
표시할 색상: 단색(흰색)
신호 소스: AV I/O
통신 인터페이스: SPI
작동 온도 : -10 °C ~ 85 °C
크기 : 2.28in x 1.14in / 58mm x 29mm

배송 목록

FireBeetle OSD 캐릭터 오버레이 모듈 x1
AV에서 JST-2P 전선으로 x2
2.54 블랙 암 헤더-18P x2
2.54 블랙 핀-18P x2
2.54 블랙 핀-4P x1
