■ 제품필수정보
| 제조사 | DFRobot |
|---|---|
| 제조사품명 | DFRobot SIM7000C 아두이노 NB-IoT (DFR0505) |
| 간략설명 | DFRobot SIM7000C 아두이노 NB-IoT (DFR0505) |
■ 제품사양
NB-IoT(Narrow Band-Internet of Things) 기술은 새로운 IoT 기술 분야이며 LPWAN이라고도 하는 WAN(Wide Area Network)에서 저전력 소비 장치의 셀룰러 데이터 네트워크 연결을 지원합니다. NB-IoT는 승인된 주파수 스펙트럼에서 작동합니다. 현재 네트워크의 간섭 없이 GSM, UMTS, LTE에 직접 배포할 수 있으며 대역폭 소비는 약 180KHz에 불과합니다.

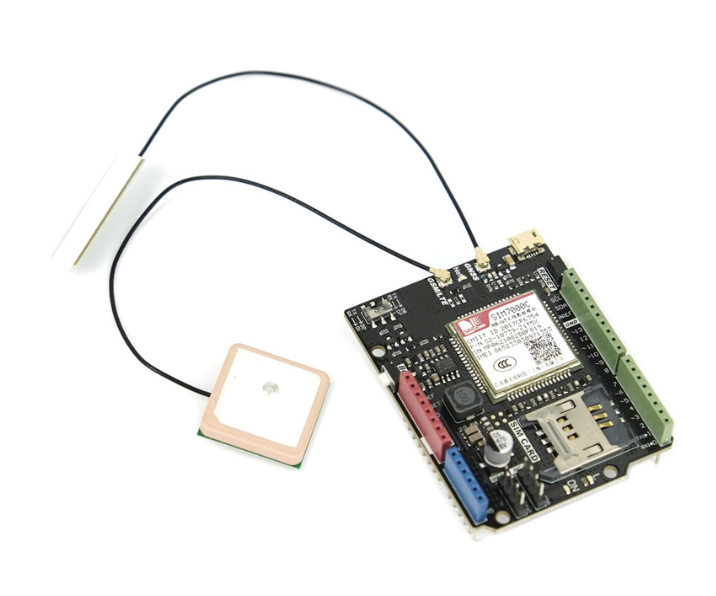

이 SIM7000C Arduino NB-IoT/LTE/GPRS 확장 쉴드는 DFRobot에서 생산하는 무선 통신 모듈이며 SIMCom SIM7000C를 기반으로 설계되었습니다. 이 무선 통신 모듈은 Arduino 컨트롤러용으로 설계되었으며 다중 주파수 LTE-FDD 통신, 이중 주파수 GPRS/EDGE 통신, NB-IoT 통신을 지원합니다. 프로토타입 개발이든 소량 생산이든 관계없이 SIM7000C Arduino NB-IoT/LTE/GPRS 확장 쉴드는 저전력 소비, 낮은 대기 시간 및 간섭 처리량 애플리케이션에 가장 적합한 솔루션입니다. SIM7000C는 GNSS(Global Navigation Satellite System) 외에도 미국 GPS, 러시아 GLONASS, 유럽 Galileo, 일본 QZSS 및 중국 BeiDou Navigation Satellite System을 지원합니다. 장거리 제어, 이동 추적, 장거리 데이터 업로드 및 공유 자전거와 같은 IoT 애플리케이션에 널리 적용될 수 있습니다.
SIM7000 시리즈 선택 가이드
제품 | ||||
폼 팩터 | 24*24*2.6 | 24*24*2.6 | 24*24*2.6 | |
빈도 밴드 | 고양이-M | B3 / B5 / B8 / B20 / B28 | 지하 2/B4/B12/B13 | 지하 1/B3/B5/B8 |
고양이-NB | B3 / B5 / B8 / B20 / B28 | 지하 2/B4/B12/B13 | 지하 1/B3/B5/B8 | |
증권 시세 표시기 | 900/1800메가 헤르츠 | 900/1800메가 헤르츠 | ||
온도 GNSS | -40°C ~ +85°C 선택 | -40°C ~ +85°C 선택 | -40°C ~ +85°C 선택 | |
전기적 특징 | ||||
공급 전압 Range(V) | 3.0~ 4.3 | 3.0~ 4.3 | 3.0~ 4.3 | |
힘 소비 | 전원 끄기(uA) | 7 | 7 | 7 |
PSM(우에이) | 9 | 9 | 9 | |
수면(mA) | 1 | 1 | 1 | |
유휴(mA) | 11 | 11 | 11 | |
데이터 전송 | ||||
고양이-M(Kbps) | 300(DL)/375(UL) | 300(DL)/375(UL) | 300(DL)/375(UL) | |
고양이-NB(Kbps) | 34(DL)/66(UL) | 34(DL)/66(UL) | 34(DL)/66(UL) | |
EGPRS(Kbps) | 85.6(DL)/85.6(UL) | 85.6(DL)/85.6(UL) | ||
소프트웨어 기능 | ||||
프로토콜 | TCP/UDP/LWM2M/COAP/MQTT/FTP/HTTP/TLS/DTLS/NTP | TCP/UDP/LWM2M/COAP/MQTT/FTP/HTTP/TLS/DTLS/NTP | TCP/UDP/LWM2M/COAP/MQTT/FTP/HTTP/TLS/DTLS/NTP | |
포타 | ● | ● | ● | |
임베디드 AT | ● | ● | ● | |
펌웨어 업그레이드 | USB/사진 | USB/사진 | USB/사진 | |
인터페이스 | ||||
SIM 카드 | 1.8V/3.0V | 1.8V/3.0V | 1.8V/3.0V | |
UART | ● | ● | ● | |
증권 시세 표시기 | ● | ● | ● | |
증권 시세 표시기 | ● | ● | ● | |
ADC (ADC) | ● | ● | ● | |
I2C | ● | ● | ● | |
증명 | ||||
규제 | RoHS\REACH\IMDA\RCM\텔스트라 \스파크\CE(RED)\GCF\도이치 텔레콤\보다폰\RCM | RoHS\REACH\GCF\FCC \PTCRB\AT&T\버라이즌\IC | RoHS\도달\CCC\CTA \SRRC\모바일\Unicom\텔레콤 | |
항공모함 | TELSTRA / VDF * / ORANGE * / TIM * / GCF / 도이치 텔레콤 | AT&T/버라이즌/로저스 */PTCRB/GCF | CMCC/CUCC/코네티컷 | |
SIM7000C Arduino NB-IoT/LTE/GPRS 확장 쉴드는 SIM 카드와 NB-IoT 카드를 동시에 지원합니다. 일반 SIM 카드를 연결하여 전화 걸기 및 메시지 보내기와 같은 기존 GSM 애플리케이션을 수행할 수 있습니다. NB-IoT 데이터 전송을 실현하기 위해 NB-IoT 카드를 연결할 수도 있습니다.

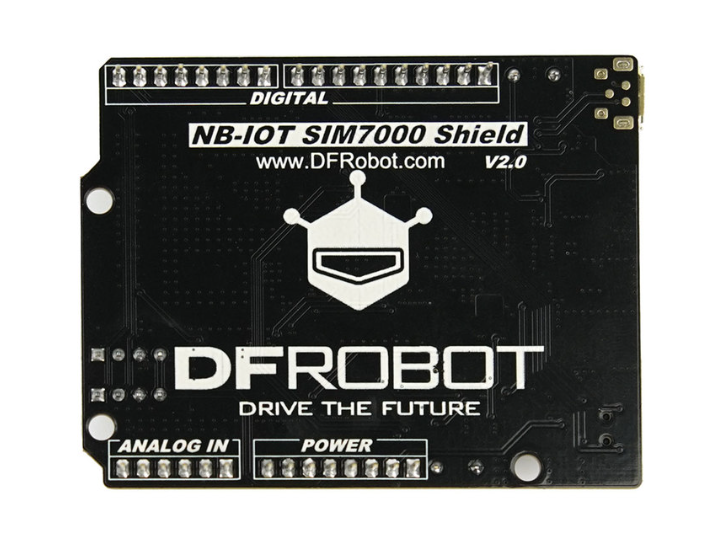

메모: 온보드 BEM280 센서는 SIM7000 시리즈 확장 쉴드 V2.0 이상에서 제거됩니다.
