DFRobot RS232 Shield for Arduino (DFR0258)

제조사	DFRobot
제조사품명	DFRobot RS232 Shield for Arduino (DFR0258)
간략설명	DFRobot RS232 Shield for Arduino (DFR0258)

제조사

DFRobot

제조사품명

DFRobot RS232 Shield for Arduino (DFR0258)

간략설명

DFRobot RS232 Shield for Arduino (DFR0258)

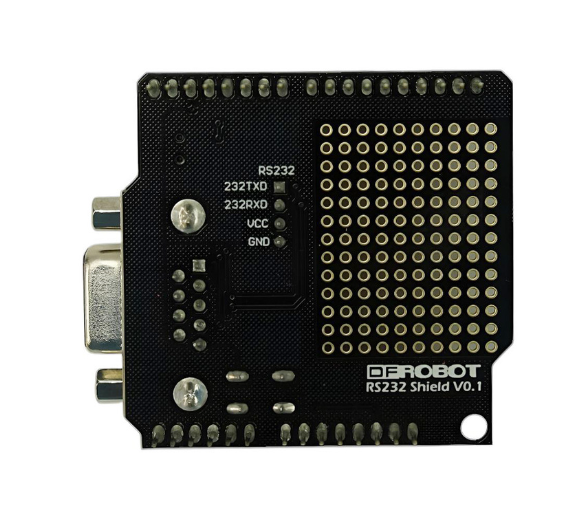

이 Arduino용 RS232 Shield는 Arduino 컨트롤러용으로 설계되었으며 UART를 RS232 인터페이스로 쉽게 변환할 수 있습니다.

RS232 쉴드는 RS232 인터페이스로 다양한 장치에 연결을 제공하는 DB9 커넥터(암)를 통합합니다. 또한 RS232 쉴드 헤더는 연결 및 시운전을 용이하게 합니다. 여분의 공간을 최대한 활용할 수 있는 용접 영역을 제공하여 프로토타이핑에 매우 편리합니다. 실행/프로그램 모드 스위치를 제공합니다. 전원을 끄면 Arduino 컨트롤러를 프로그래밍할 수 있습니다. 스위치를 켜면 쉴드를 정상적으로 사용할 수 있습니다. 금 침수 PCB. arduino Uno, arduino Mega, Leonardo와 같은 대부분의 Arduino 컨트롤러와 호환되는 뒷면의 긴 핀.

RS232의 대안으로 RS485는 더 먼 거리에서 데이터를 전송하는 보다 안정적인 방법을 제공합니다. 이 시나리오를 위한 RS485 실드(Arduino) 도 있습니다.

RS232 DB9 핀아웃 다이어그램

RS-232 최대 케이블 길이

RS-232의 최대 케이블 길이는 50피트이지만 실제로는 전송 속도, 케이블별 커패시턴스 및 주변 소음에 따라 다릅니다. 아래 표에는 몇 년 전 Texas Instruments에서 수행한 실험의 몇 가지 경험 법칙이 포함되어 있습니다.

전송 속도	최대 범위/케이블 길이
19200	50피트
9600	500피트
4800	1000피트

RS232는 무엇입니까?

"통신에서 RS-232는 데이터의 직렬 통신 전송을 위한 표준입니다. 컴퓨터 터미널과 같은 DTE(Data Terminal Equipment)와 모뎀과 같은 DCE(Data Circuit-Terminating Equipment 또는 Data Communication Equipment) 사이를 연결하는 신호를 공식적으로 정의합니다. RS-232 표준은 일반적으로 컴퓨터 직렬 포트에 사용됩니다. 이 표준은 신호의 전기적 특성 및 타이밍, 신호의 의미, 커넥터의 물리적 크기 및 핀아웃을 정의합니다. 이 표준의 현재 버전은 1997년에 발행된 TIA-232-F Interface Between Data Terminal Equipment and Data Circuit-Terminating Equipment Employing Serial Binary Data Interchange입니다." 위키피디아에서 발췌

호환성

사양

배송 목록
