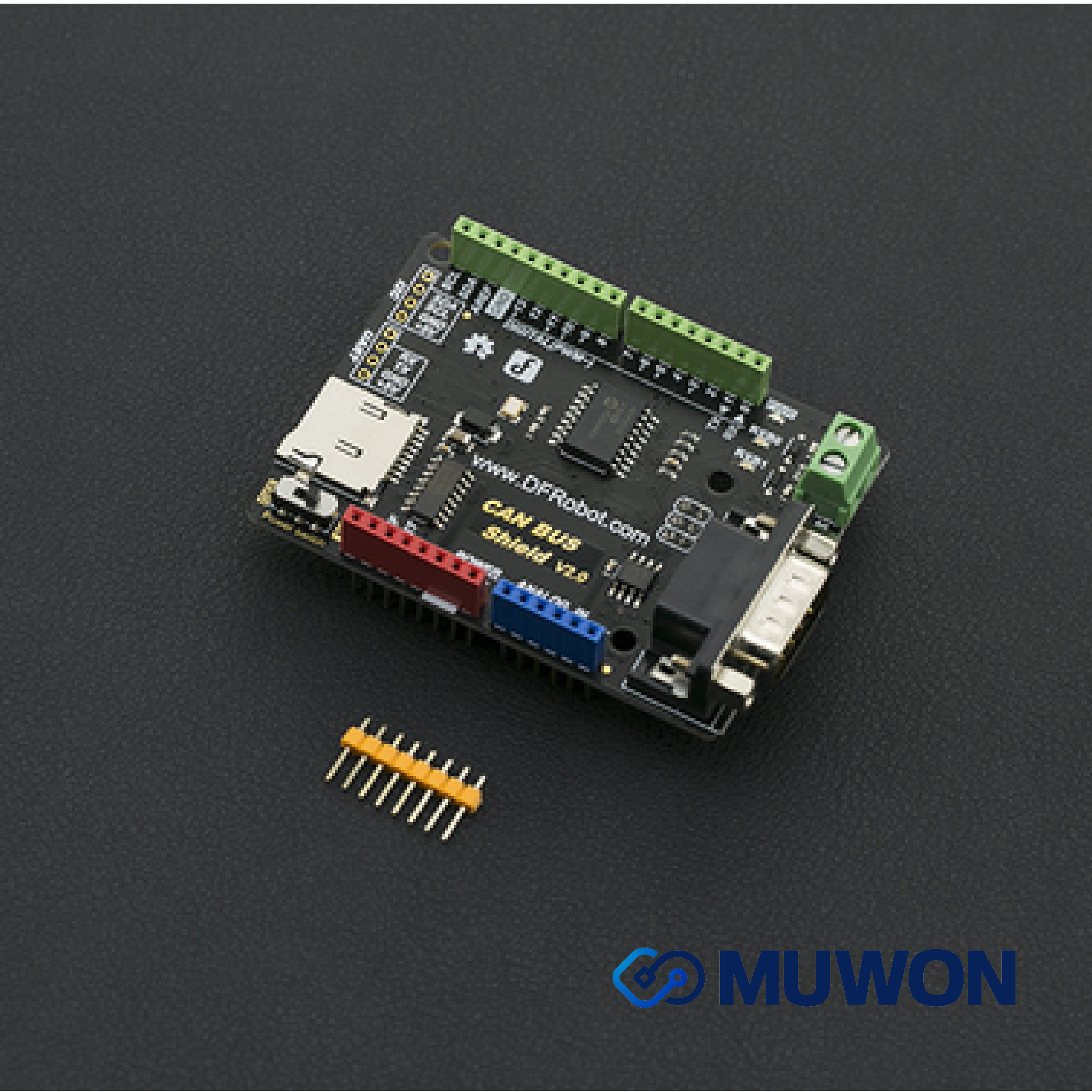

CAN -BUS arduino shield v2.0은 Arduino 마이크로컨트롤러를 위해 설계되었습니다 . Arduino 표준 인터페이스와 호환되며 Arduino UNO , arduino Leonardo 또는 arduino MEGA 보드 에 스택할 수 있습니다 . 이 쉴드는 쉴드에 MCP2515 CAN-BUS 칩을 통합하고 CAN-BUS 트랜시버 기능이 있습니다. 온보드 DB9 및 CAN-BUS 커넥터를 사용하면 호스트 장치에 따라 적합한 포트를 선택할 수 있습니다. 데이터 저장을 위한 통합 MicroSD 소켓도 있어 데이터 로깅 애플리케이션에 완벽한 솔루션입니다.

특징

표준 프레임과 원격 프레임을 모두 전송하고 수신할 수 있습니다.

회전 및 인터럽트 감지 수신 방식 지원

UART, i2C 및 DB9 터미널 인터페이스 지원

SD 카드 데이터 저장 지원

Arduino 메인보드 전원 공급 장치 또는 DB9 전원 공급 장치(스위치) 지원

사양

칩: MCP2515

전원 공급 장치: 3.3 ~ 5V Arduino 보드 전원 공급 장치 또는 DB9 인터페이스 전원 공급 장치

치수: 76x54x19mm / 2.99x2.12x0.75인치

무게 : 40g

보드 개요

2가지 전원 공급 모드:

전원 스위치: "ON", DB9 포트에서 전원 공급

전원 스위치: "OFF", Arduino 보드에서 전원 공급

참고:

Arduino 보드는 7V 전원에서 전원을 공급받을 수 있으며 스위치는 "ON" 상태여야 합니다.

Arduino 보드는 USB와 DB9에서 동시에 전원을 공급받을 수 있지만 Arduino 보드가 DC-Vin 포트에서 전원을 공급받는 경우 쉴드와 보드가 손상되는 것을 방지하기 위해 전원 스위치를 꺼야 합니다.
